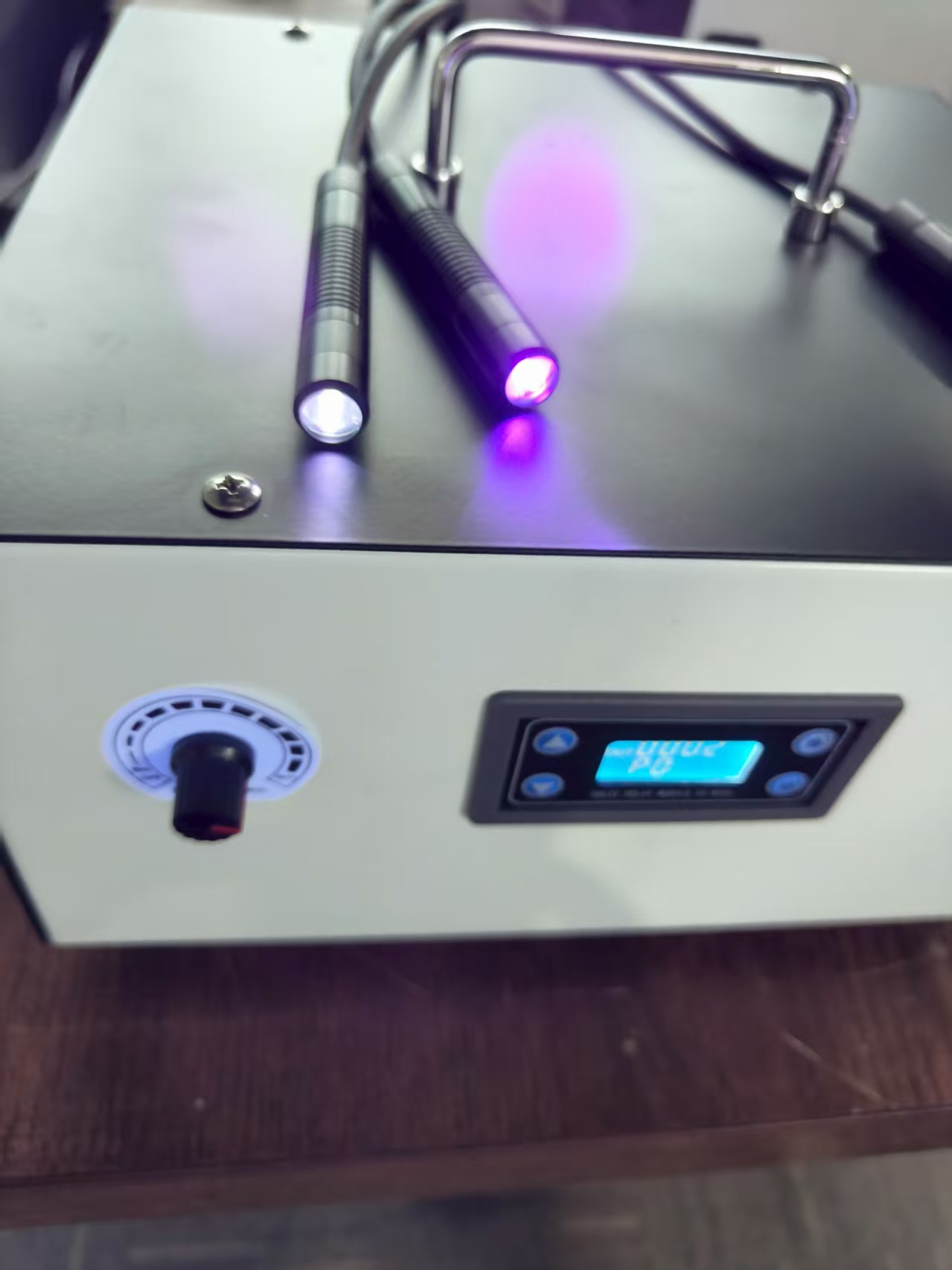

JLKDGY 4-Kanal-UV-LED-Punkthärtungssystem (12.000 mW/cm²)

Überblick

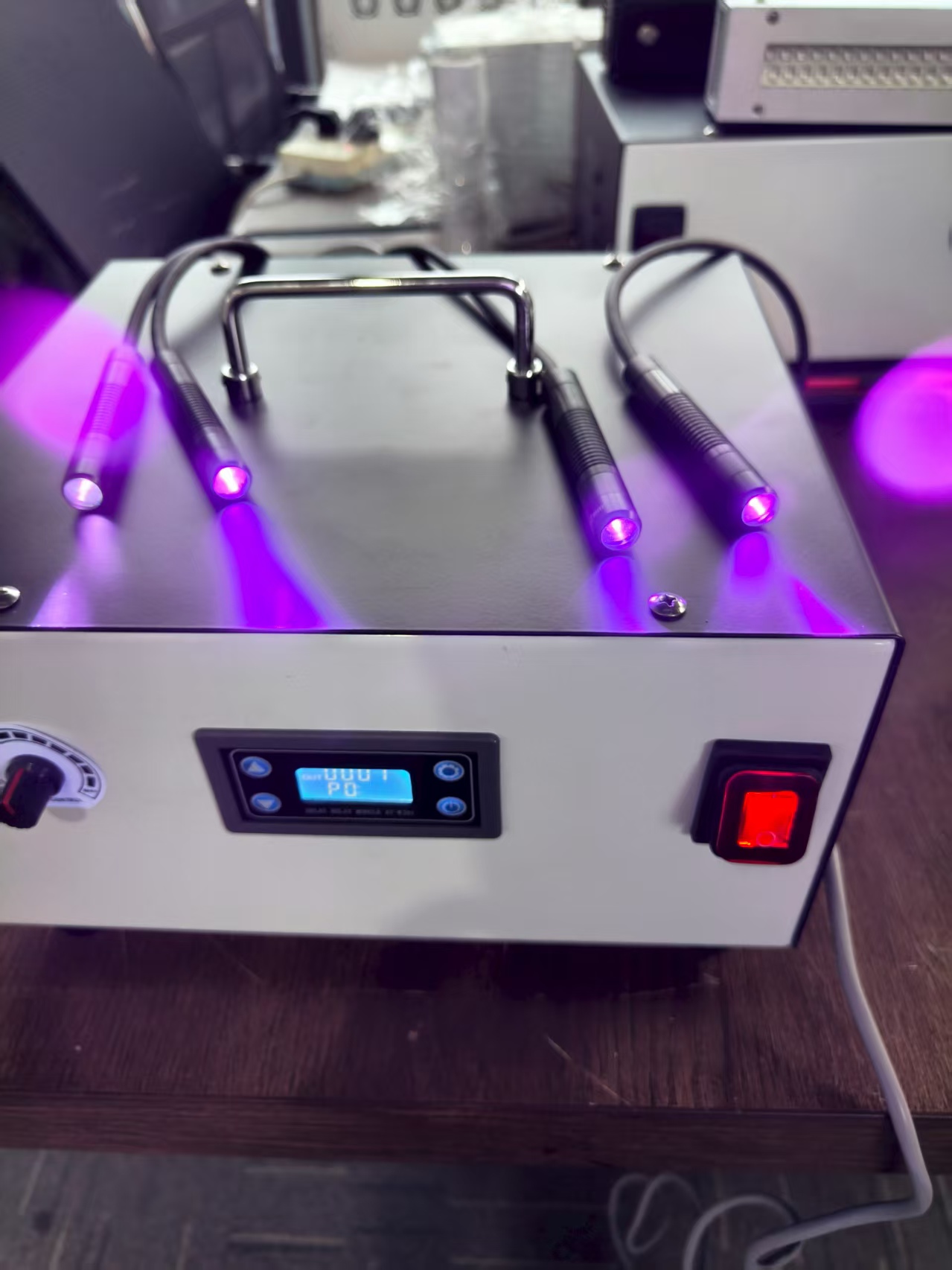

Das vierkanalige UVLED-Punkthärtungssystem JLKDGY — ein Controller, vier unabhängige Köpfe, jeder mit eigener Intensitäts- und Zeiteinstellung. Die Spitzenintensität erreicht 12.000 mW/cm², sodass ein Spot von φ1,5 mm in 3–5 Sekunden aushärtet. Die Abweichung zwischen den Kanälen bleibt innerhalb von 3 %, was zählt, wenn vier gleiche Teile in einem Zyklus dieselbe Härte erreichen müssen.

Die Köpfe messen nur 78 × 112 × 8 mm und passen damit in eine Vorrichtung für Telefonkameramodule oder in eine Faserarray-Halterung. Gesteuert wird über Touchscreen mit RS232- / SPS-E/A, sechs Programme und achtstufige Kettenauslösung für automatische Linien.

Wesentliche Merkmale

• Vier Kanäle, unabhängige Einstellungen — synchron oder asynchron, unterschiedliche Leistung und Zeit pro Kopf.
• 12.000 mW/cm² Spitzenwert — Mikrospot-Härtung in Sekunden, Härte über 25 MPa bei Acryl- und Epoxidklebstoffen.
• ≤ 3 % Kanalabweichung mit Temperaturüberwachung und Leistungskompensation über 20.000 h.

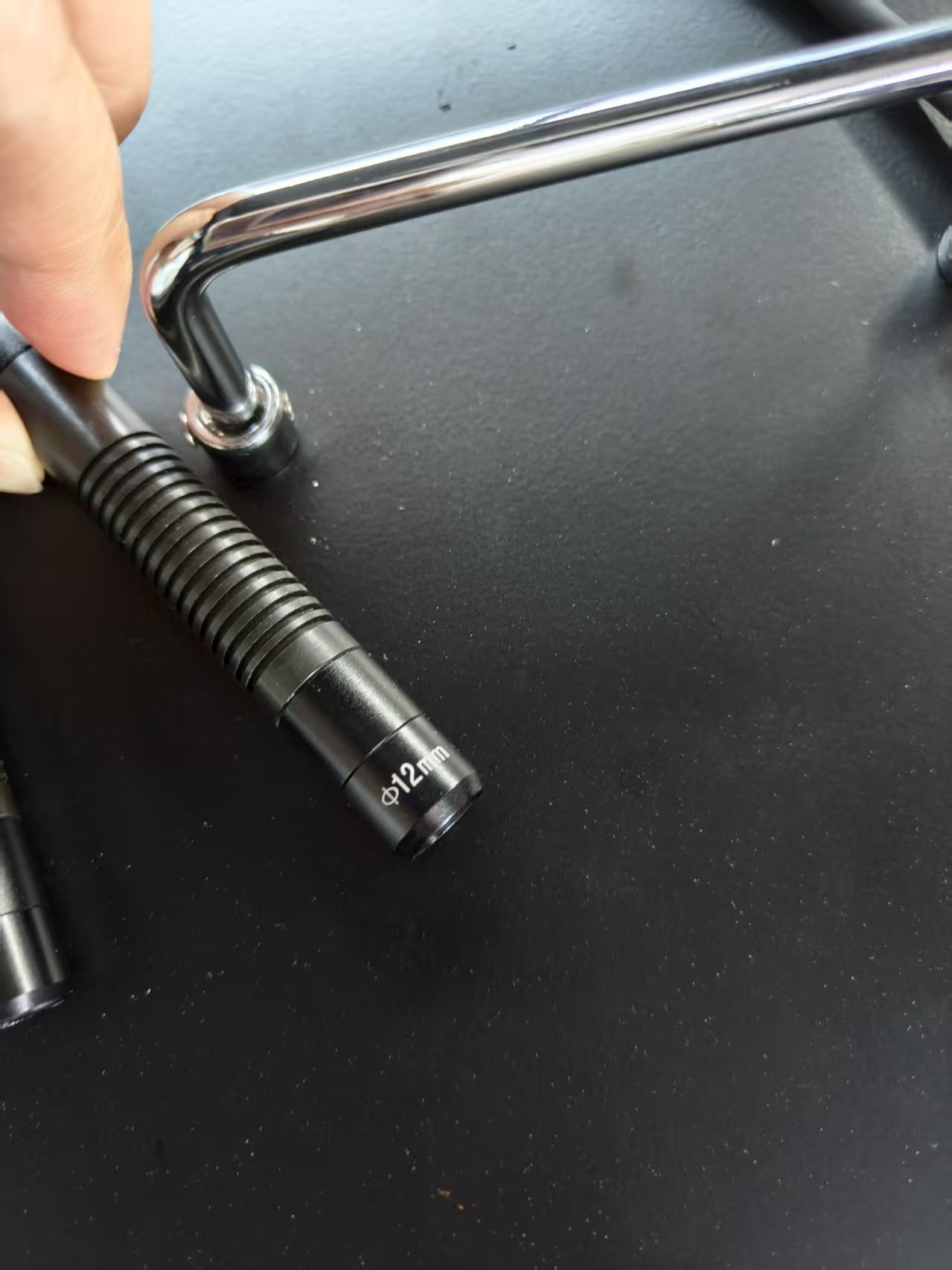

• Drei Ausgabeformen — Spot φ1,5–20 mm, Linie 5 × 50 mm, Fläche 50 × 50 mm.
• Touchscreen + RS232 / SPS — sechs Programme, achtstufiger Kettenauslöser, direkter Handshake mit der Linien-SPS.
• Nur kaltes UV — kein Infrarot, Oberflächentemperaturanstieg etwa 5 °C bei 395 nm.

Technische Parameter

Anwendungen

• Optische Kommunikation — Bonden von Faserarrays und Kollimator-Gehäusen.
• Mikroelektronik — Montage von Telefonkameramodulen, Chipfixierung, FPC-Verstärkung.
• Medizinprodukte — Katheterversiegelung und Endoskopmontage.
• Forschung und Optik — Linsenkittung und Fotokatalyse-Experimente.

Anpassung & Service

Wellenlänge, Spotgröße, Leiterlänge und Kühlungsart sind konfigurierbar; ein lüfterloser Controller ist für Reinraumbänke erhältlich. Kostenloser Klebstoffabgleichstest und Prüfung des optischen Aufbaus vor der Bestellung. 12 Monate Maschinengarantie, 2 Jahre Garantie auf die Lichtquelle.
